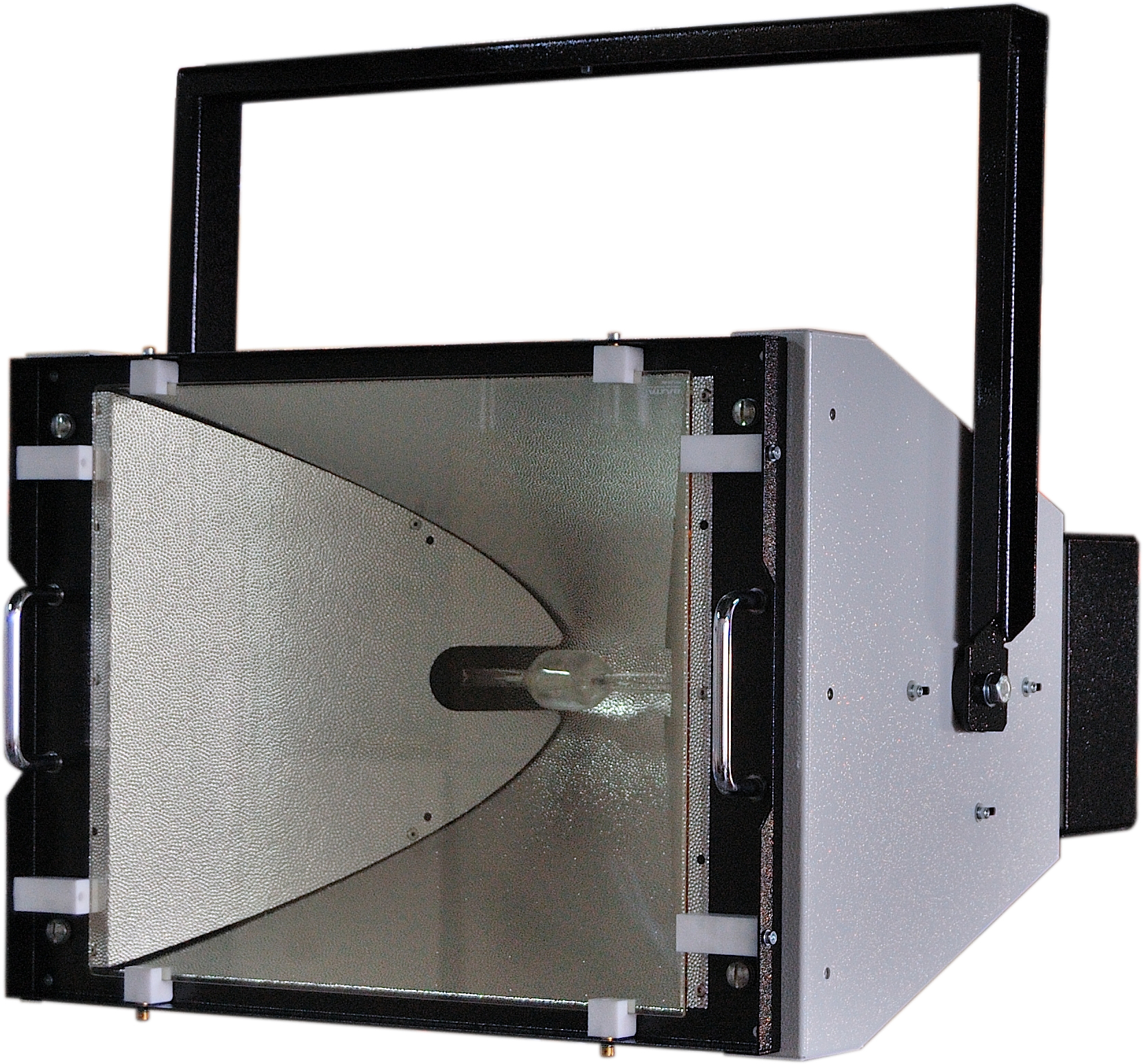

HIGH-S-LIGHT 4000/2500 Boost

  • Aperçu +


    Les HIGH-S-LIGHT 4000/2500 BOOST d’Atlas ont été spécialement conçus pour la photographie à grande vitesse. Ils fournissent une luminosité élevée tandis que des réflecteurs spéciaux garantissent un éclairage très homogène de la zone ciblée.

    Le système est également disponible pour l’application spéciale au sol.

  • Caractéristiques +


    • Niveau d’éclairement lumineux exceptionnel d’environ 400 000 lux
    • Sans scintillement pour des vitesses d’image >100 000 fps
    • Température de couleur de 5 600-6 000 (lumière du jour)
    • Indice élevé de rendu des couleurs >95 CRI
    • Résultat stable même lorsque l’alimentation principale varie

  • Informations techniques +


    Informations techniques HIGH-S-LIGHT 4000/2500 BOOST
    Dimensions (LxWxD): 54 cm x 39 cm x 47 cm
    Design: Coated aluminum housing, aluminum reflector, UV-filter
    Light Technology: Metal Halide
    Lamp Power: 4000 W / 2500 W
    Luminous efficacy: >100 lm/W
    Color Temperature: Daylight 5600-6000 K
    Power Output 4kW: 2000 W (50%); 4000 W (100%); 8000 W (Boost)
    Power Output 2.5kW: 1750 W (50%); 2500 W (100%); 5000 W (Boost)
    Lamp Service Life: Average 500 hours or 1500 starts
    Ignition: Cold ignition; time before restart 10 min
    Weight: 16 kg

  • Téléchargements +


  • Applications +


    Atlas a installé plus de 100 systèmes de petites et grandes tailles dans le monde entier et est un leader des solutions d’éclairage HMI à grande vitesse. Vous trouverez ci-dessous des exemples des scénarios d’essais les plus courants. Atlas fournir un éclairage fiable permettant l’obtention des meilleures images de crash-test.


    Accident réel : Impact latéral et barrière

    Mouvement des lampes : axes x, y, z, inclinaison, rotation

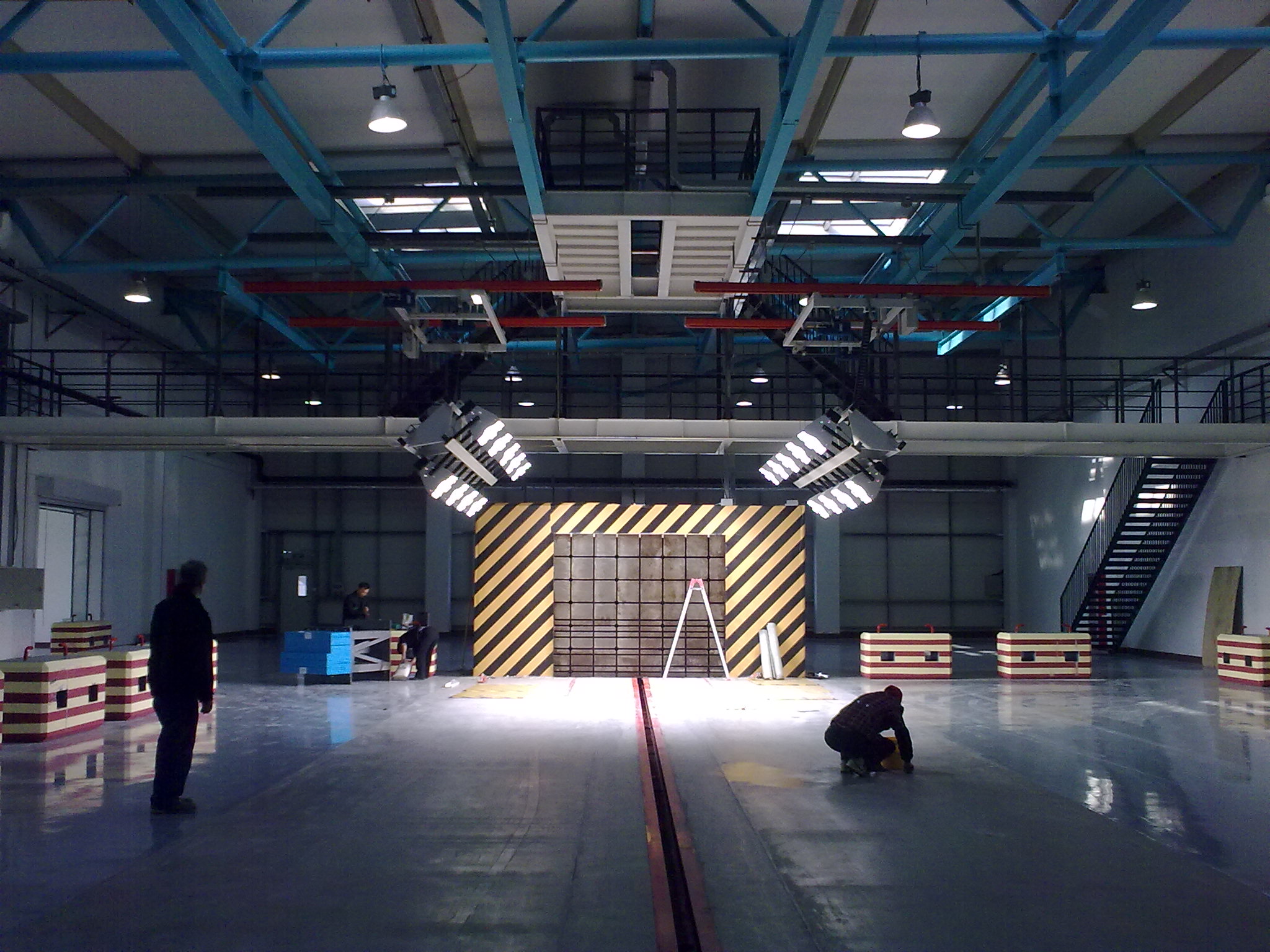

    Accident réel : Barrière

    Mouvement des lampes : axes x, y, z, inclinaison

    Accident réel : Impact arrière et barrière

    Mouvement des lampes : axes x, y, z, inclinaison

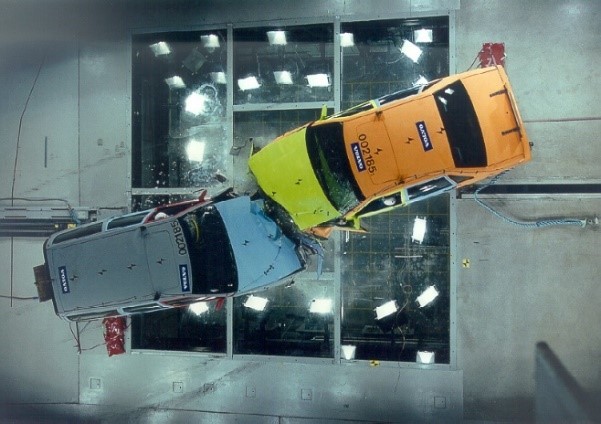

    Accident réel : Fosse voiture contre voiture

    Mouvement des lampes : flexible sur bras/supports

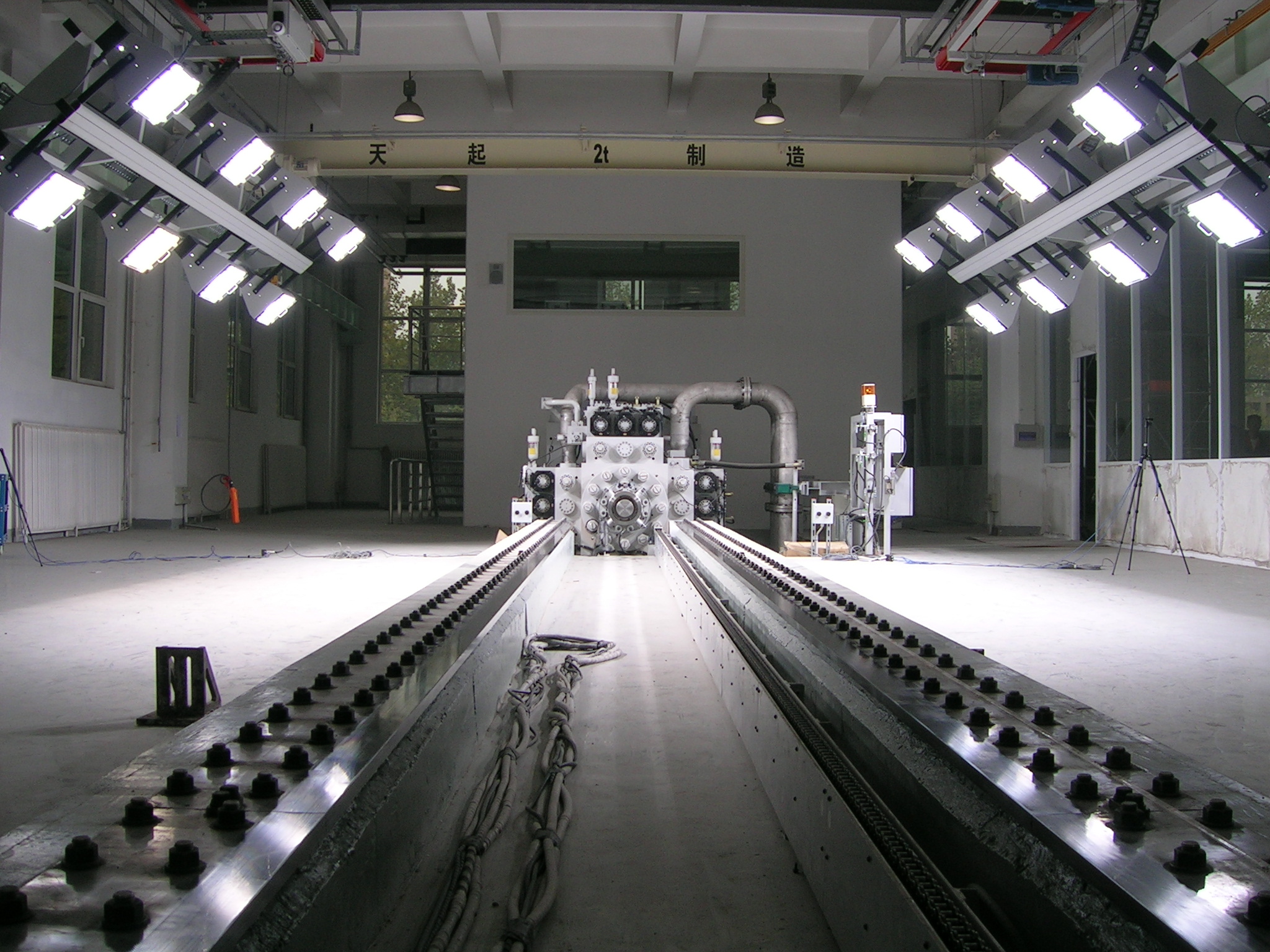

    Simulation d’accident : Chariot avec catapulte

    Mouvement des lampes : axe z, inclinaison


  • Contrôle et mouvement +



    Le système de contrôle

    Pour la réalisation d’essais à grande vitesse, une séquence de temps spécifiquement définie doit être respectée. De plus, le système d’éclairage doit être intégré de manière fiable au système maître de contrôle des essais. Il s’agit de l’endroit où sont enregistrées les positions et configurations d’éclairage optimales pour chaque essai sous forme de fichiers complets. Cela garantit un fonctionnement correct du système d’éclairage à chaque test.


    Le système de déplacement

    Fort de plus de 40 ans d’expérience, Atlas sait comment concevoir et installer le système adapté à vos besoins d’essais actuels et futurs. Les systèmes HIGH-S-LIGHT peuvent se déplacer dans toutes les directions spatiales (axes x/y/z) et pivotent entièrement. En outre, grâce à un entraînement ultrarapide spécial, les systèmes Atlas peuvent être positionnés jusqu’à 3x plus rapidement que les systèmes conventionnels. Ces systèmes sont particulièrement utiles pour toutes les installations d’essais sur de grandes distances (entre la zone d’un bloc pour les crash-tests et la zone voiture à voiture, par exemple).
